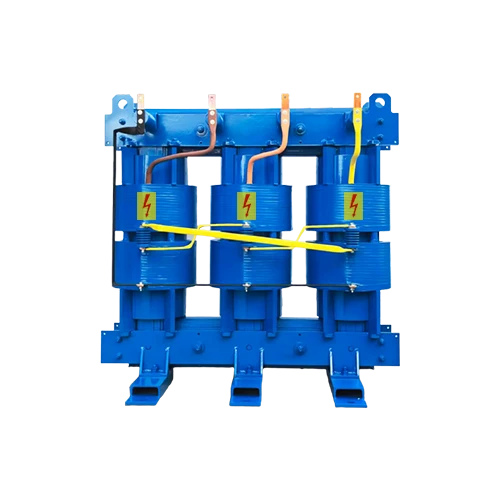

Topraklama Transformatörleri
Topraklama transformatörleri, topraklanmamış bir sistem için topraklama yolu sağlayabilir veya sistemin nötr hattının kesilip kullanılamaz hale gelmesi durumunda kullanılabilir.
Topraklama transformatörünün kullanılmasının nedeni (veya) işlevleri aşağıdaki gibidir:
Transformatör topraklandığında geçici aşırı gerilimin büyüklüğünü azaltın.
Sistemin nötr noktasının toprak potansiyelinde veya yakınında kalacağı şekilde transformatör için oldukça düşük empedanslı bir topraklama yolu sağlayın.
Hat topraklama arızası sırasında bir akım kaynağı sağlayın.
Özel durumlarda bir faz-nötr yük bağlayın.
Topraklama Transformatörlerinin Uygulamaları
1. Endüstriyel Güç Sistemleri
Doğrultma ve Güç Dönüşümü: Doğrultucu transformatörlerin AC'yi DC gücüne dönüştürdüğü elektrolizde, DC sürücülerde ve HVDC sistemlerinde kullanılır.
Değişken Frekanslı Sürücüler (VFD'ler): Motor kontrol sistemleri için izolasyon ve voltaj adaptasyonu sağlar.
2. Yenilenebilir Enerji
Güneş/Rüzgar İnvertörleri: Şebekeye bağlı sistemlerde DC-AC dönüşümünden önce voltajı-yükseltin/düşürün.
Pil Depolama: Pil bankaları ve güç dağıtım ağları arasındaki arayüz.
3. Ticari ve Altyapı
Veri Merkezleri: Kritik BT yükleri için{0}güvenli, yangına dayanıklı güç dağıtımı.
Hastaneler ve Havaalanları: Petrol sızıntısı riski olmadan güvenilir güç sağlayın.
4. Zorlu Ortamlar
Madencilik ve Açık Deniz: Tehlikeli konumlar için{0}patlamaya dayanıklı tasarımlar.
Tropikal/Kıyı Bölgeleri: Yüksek nemli koşullar için neme-dayanıklı yalıtım.
5. Akıllı Şebeke ve Güç Kalitesi
Harmonik Azaltma: Doğrusal olmayan yükler için K-derecelendirilmiş modeller (ör. doğrultucular).
IoT-Etkin İzleme: Tahmine dayalı bakım için gerçek-zamanlı sıcaklık/yük takibi.
Topraklama Transformatörleri: Teknik Şartnames
|
Kategori |
Parametre |
Şartname |
|
Genel |
Güç Değeri |
1000 kVA'ya kadar |
|
Yapı |
VP1 Yapısı |
|
|
Soğutma ve Yalıtım |
Soğutma Yöntemi |
AN/AF (IEC 60076-11 uyumlu) |
|
Yalıtım Sistemi |
UL 1446 sertifikalı, Sınıf H (180 derece) veya R (220 derece) |
|
|
Yangına Dayanıklılık |
Kendiliğinden-sönen, alevi-geciktiren malzemeler |
|
|
Elektrik |
Sıklık |
50/60Hz (±%5) |
|
Standartlara Uygunluk |
IEC 61378-1, IEEE C57.18.10 |
|
|
Çevresel |
Ortam Sıcaklığı Aralığı |
-25 dereceden +50 dereceye kadar |
|
Rakım |
3000 m'ye eşit veya daha az (1000 m'nin üzerinde güç kaybı) |
|
|
Tasarım Özellikleri |
Yeterlik |
Yüksek-verimli soğutma tasarımı |
|
Emniyet |
Yanıcı sıvılar içermez, tehlikeli ortamlara uygundur |
Neden LTEC'leri seçmelisiniz?Topraklama Transformatörleri?
LTEC – Sistemlerinize Yeniliklerle Güç Verme!
Temel Fonksiyon: Kritik Güvenlik ve Sistem Sorununu Çözmek
Nötr Nokta Oluşturun:Topraklanmamış veya delta{0}}bağlı sistemlerde nötr nokta yoktur. Bir topraklama transformatörü (tipik olarak bir Zig-Zag veya Wye-Delta) yapay olarak bir tane oluşturur.
Toprak Arıza Akımı için Bir Yol Sağlayın:Faz--toprak arızası sırasında-toprak arızası sırasında, arıza akımının geri dönmesi için düşük-empedanslı bir yol sağlayarak koruyucu rölelerin arızayı hızla tespit edip temizlemesine olanak tanır.
Geçici Aşırı Gerilimleri Sınırlayın:Sistemin nötrünü stabilize ederek, topraklama arızalarında topraklamasız sistemlerde oluşabilecek yıkıcı aşırı gerilimleri önler.
LTEC'nin Temel Farklılıkları
Uygulamaya-Özel Tasarımlar:LTEC, herkese{0}}uygun-tek boyutlu- bir çözüm sunmaz. Transformatörleri özel sistem voltajınıza (örn. 4,16kV, 13,8kV, 33kV), arıza akımı gereksinimlerine ve fiziksel kısıtlamalara göre tasarlarlar.
Gelişmiş Modelleme:Çeşitli arıza koşulları altında performansı modellemek için gelişmiş yazılımlar kullanırlar ve transformatörün gerçek-hata senaryosunda beklendiği gibi davranmasını sağlarlar.
Optimum Empedans Tasarımı:Empedans, toprak arıza akımını rölelerin algılayabileceği kadar yüksek ancak ekipmanın hasar görmesini önleyecek kadar düşük (genellikle 200A ila 1000A aralığında) bir seviyeye sınırlamak için dikkatlice hesaplanır.
Sağlam Yapı ve Kaliteli Malzemeler
Yüksek-Kaliteli Çekirdek Çelik:Verimli manyetik performans ve azaltılmış ısınma için düşük-kayıplı, tanecik-yönelimli silikon çelik kullanır.
Dayanıklı Bakır Sargılar:Alüminyuma kıyasla üstün kısa devre dayanımı, termal performans ve korozyon direnci için genellikle bakır sargılar kullanılır-.
Titiz Yalıtım Sistemi:Vakum basıncıyla emprenye edilmiş (VPI) veya dökme reçine yalıtım sistemine sahiptir. Bu, sargıları neme, kimyasallara ve çevresel kirletici maddelere karşı dayanıklı hale getirir; bu da uzun-vadeli güvenilirlik açısından çok önemlidir.
Sağlam Tank ve Kaplama:Tank genellikle daha ağır-ölçüde çelikten yapılır ve zorlu ortamlardaki korozyona karşı-direnç sağlamak için yüksek-kaliteli endüstriyel boya veya epoksi kaplamayla korunur.
